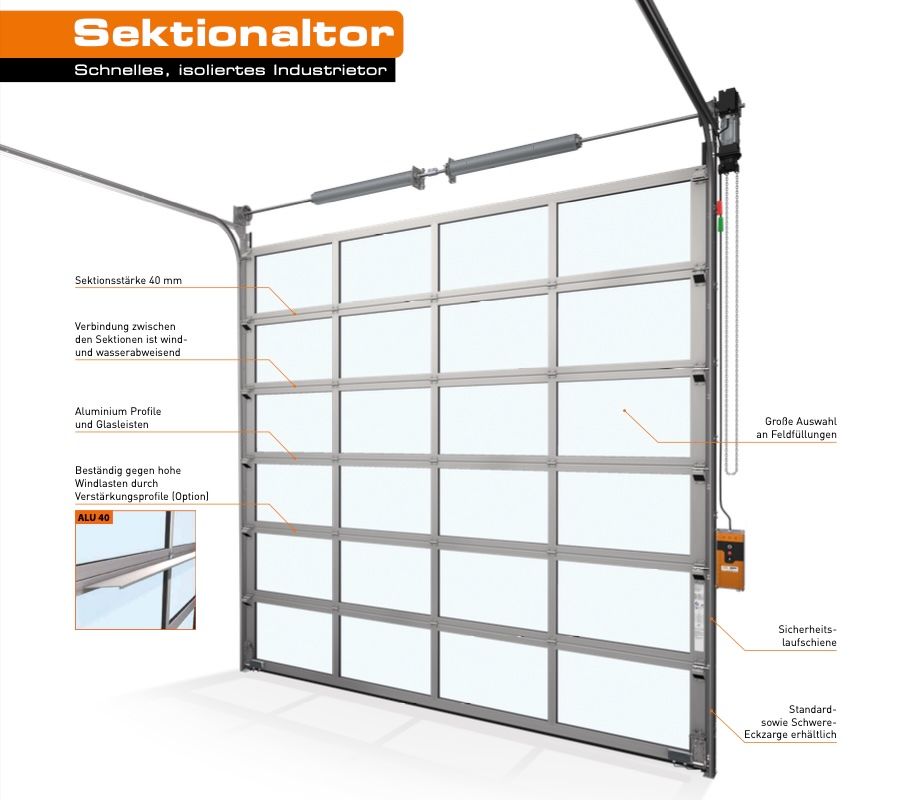

Industrie-Sektionaltor ALU 40
Lichtdurchflutete Räume, klare Architektur: ein Aluminium-Sektionaltor mit 20 mm Doppelverglasung – passend konfiguriert für Ihre Halle.
- 20 mm Doppelverglasung
- Zugseil, Kette oder Antrieb
- Federbruchsicherung
€1.873,00
Inkl. MwSt. Versandkosten werden im Checkout berechnet.
Alles, was Sie vor dem Kauf wissen sollten.
Alurahmen-Sektionen mit Acryl-Doppelverglasung, individuell wählbare Sektionen und drei Bedienungsarten: Hier finden Sie die technischen Angaben und die Voraussetzungen für den Einbau.
Technische Daten
- Bauweise
- Sektionaltor mit Alurahmen-Sektionen
- Verglasung
- Acryl-Doppelverglasung, 20 mm
- Glasleisten
- Aluminium E6/EV1
- Oberfläche
- Eloxiert, E6/EV1
- Verriegelung
- Schubriegel auf der Innenseite
- Gewichtsausgleich
- Torsionsfeder mit Seiltrommeln und seitlichen Zugseilen
- Welle & Feder
- Verzinkte Welle; verfestigte / alubeschichtete Feder
- Sicherheit
- Federbruchsicherung, seitlicher Eingreifschutz und Sicherheitslaufschienen
- Bedienung
- Zugseil, Haspelkette oder Elektroantrieb mit GfA TS 971
Einbaumaße & Platzbedarf+
Prüfen Sie vor der Bestellung die lichte Öffnung sowie den freien Platz seitlich, oberhalb und hinter dem Tor.
- A · Lichte Breite
- Entsprechend der gewählten Torbreite
- B · Lichte Höhe
- Entsprechend der gewählten Torhöhe
- C / D · Seitlicher Platz
- Mindestens 120 mm je Seite; auf der Antriebsseite bei Elektroantrieb 280 mm
- E · Platz oberhalb
- Mindestens 450 mm bei Normalumlenkung
- F · Einschubtiefe
- Lichte Höhe + 650 mm
- Mit Niedrigsturzbeschlag
- Mindestens 240 mm Platz oberhalb der Öffnung
Beim Niedrigsturzbeschlag liegt die Torsionsfeder hinten. Antrieb oder Haspelkette befinden sich dann hinten an der Federwelle.
Lieferumfang+
Inklusive Abhängungs- und Montagematerial für Holz und Beton. Bedienung und Beschlag richten sich nach Ihrer Konfiguration.
Bei Auswahl des GfA-Antriebspakets
Der enthaltene Lieferumfang des elektrischen Antriebspakets umfasst:
- Antrieb
- Steuerung
- Befestigungsmaterial
- Spiralkabel
- Kabel für Anschluss 400 V
- Schlaffseilsicherung
- Opto-Sensoren
- Einweg-Lichtschranke
- Nothandkette
- Ein Handsender
Sektionen & Farben+
Die Beispielabbildung zeigt Anordnungen der Sektionen. Die auswählbaren Varianten und Farben finden Sie oben in der Konfiguration.
Farbübersicht ansehen
Farbdarstellungen am Bildschirm dienen zur Orientierung.
Montage & wichtige Hinweise+
Der Antrieb ist von einer autorisierten Fachkraft zu montieren. Prüfen Sie vor der Bestellung die Einbausituation und den benötigten Beschlag.
Bitte beachten Sie, dass alle Tore nicht vorgefertigt sind und nach Konfiguration individuell gefertigt werden. Daher entfällt ein Widerrufsrecht für diese Produkte nach § 312g Abs. 2 Nr. 1 BGB.
Beratung zu diesem Produkt ↗Häufige Fragen
Wann brauche ich einen Niedrigsturzbeschlag?+
Wenn oberhalb der Öffnung die 450 mm für die Normalumlenkung nicht verfügbar sind. Auch mit Niedrigsturzbeschlag sind mindestens 240 mm nötig. Bei weniger Platz oder unklaren Maßen beraten wir Sie vor der Bestellung.
Welche Bedienungsarten stehen zur Auswahl?+
Zugseil, Haspelkette oder ein elektrisches Antriebspaket mit externer GfA-TS-971-Steuerung. Haspelkette und Elektroantrieb können laut Produktangaben beidseitig an der Welle angeordnet werden.
Was bedeuten eine oder zwei ISO-Sektionen?+
Dabei werden eine oder zwei verglaste Sektionen durch geschlossene ISO-Sektionen ersetzt. Im bisherigen Sortiment sind dafür Preisabschläge hinterlegt; diese werden bei der Auswahl automatisch berücksichtigt.
