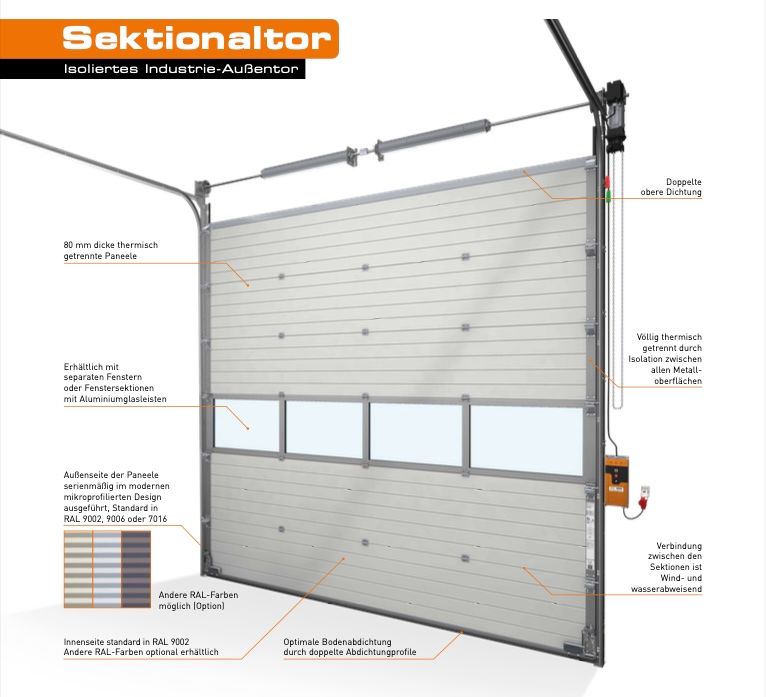

Industrie-Sektionaltor ISO 80
Industrie-Sektionaltor mit 80 mm starken, thermisch getrennten Paneelen. Für Hallen mit hohen Anforderungen an die Wärmedämmung.
- 80 mm Paneelstärke
- Thermisch getrennte Paneele
- Fenstersektionen optional
€1.781,90
Inkl. MwSt. Versandkosten werden im Checkout berechnet.
Alles Wichtige auf einen Blick
Industrie-Sektionaltor / Hallentor / Werkstatttor 80 mm wärmegedämmt
Abhängig von der Torhöhe aus 4-7 Sektionen geschlossen, davon ein oder zwei Sektionen als Alurahmensektion (Fenstersektion) möglich (Rahmen eloxiert, Vierfachverglasung).
Die Fenstersektionen sind als mittlere Sektionen angeordnet, falls Sie diese in der obersten Sektion wünschen, müssen Sie uns dies nach dem Kauf mitteilen.

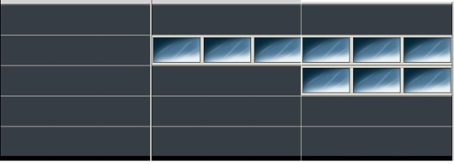

Beispielbilder Anordnung der Sektionen:
Toreigenschaften
- 80 mm dicke thermisch getrennte Paneele
- Völlig thermisch getrennt durch Isolation zwischen allen Metalloberflächen
- Wärmedurchgang/U-Wert 0,91 W/m2K und Windlaststärke 4
- Stahlpanele innen waagerecht gesickt glatt 80 mm stark
- Torverriegelung durch Schubriegel innen
- Betätigung wahlweise durch Zugseil oder Haspelkette
- verzinkte Welle und verfestigte / alubeschichtete Feder
- Seitlicher Eingreifschutz
- Sicherheitslaufschienen
- Gewichtsausgleich durch Torsionsfeder, mit Seiltrommeln und seitlichen Zugseilen
- Federbruchsicherung
- inkl. Abhängungs- und Montagematerial für Holz und Beton
Farbe außen wahlweise in den RAL Farben:
(RAL 7016, 9002 oder 9007)

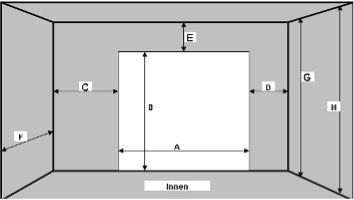

Einbaumaße
- A = lichte Breite
- B = lichte Höhe
- C und D mindestens 120 mm auf jeder Seite, bei Nutzung eines Antriebes auf der Antriebsseite 280 mm Platzbedarf.
- E = min 450 mm, falls diese nicht vorhanden sind, wird ein Niedrigsturz benötigt.
- F = Einschubtiefe, lichte Höhe + 650
Niedrigsturzbeschlag
- Sturzbedarf mindestens 240 mm (Platz über der Öffnung)
- Hinten liegende Torsionsfeder
- Antrieb oder Haspelkette befinden sich beim Niedrigsturzbeschlag hinten an der Federwelle
Möglichkeiten zur Torbetätigung
- Durch Zugseil
- Durch Haspelkette, wird auf Welle aufgesetzt beidseitig möglich
- Elektroantrieb mit externer Steuerung GFA TS 971 Impulssteuerung. Antrieb, wird auf Welle ausgesetzt, beidseitig möglich. Dazugehörender enthaltener Lieferumfang bzw. Antriebspaket:
- Antrieb
- Steuerung
- Befestigungsmaterial
- Spiralkabel
- Kabel für Anschluss 400 V
- Schlaffseilsicherung
- Opto-Sensoren
- Einweg Lichtschranke
- Nothandkette
- ein Handsender
HINWEIS
Der Antrieb ist von einer autorisierten Fachkraft zu montieren!
Sollte es weitere Wünsche zur Konfiguration oder Anliegen haben, kontaktieren Sie uns gerne.
Bitte beachten Sie, dass alle Tore nicht vorgefertigt sind und nach Konfiguration individuell gefertigt werden. Daher entfällt ein Widerrfsrecht für diese Produkte nach § 312g Abs. 2 Nr. 1 BGB.
