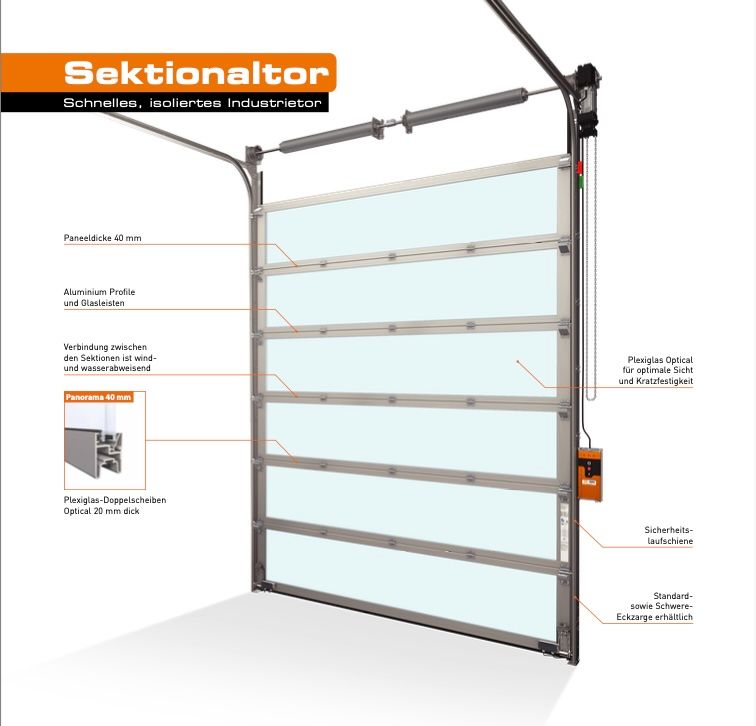

Panorama Industrie-Sektionaltor

Aluminiumtor Version 40 mm

• Sektionen ohne vertikale Zwischenstreben
• Hochwertiges Plexiglas Spezialverglasung 20 mm kratzfest
• Glasleisten aus Aluminium
• verzinkte Welle und verfestigte / alubeschichtete Feder
• Seitlicher Eingreifschutz
• Sicherheitslaufschienen
• Gewichtsausgleich durch Torsionsfeder,
• mit Seiltrommeln und seitlichen Zugseilen
• Normalumlenkung (450 mm Sturzhöhe erforderlich)
• Federbruchsicherung
• inkl. Abhängungs- und Befestigungsmaterial
• Torverriegelung durch Schubriegel innen oder Antrieb
• U-Wert Panorama-Tor 40: 4000 x 4000 mm: 4,35 W/m2K

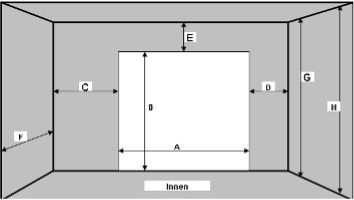

Einbaumaße

• A = lichte Breite
• B = lichte Höhe
• C und D mindestens 120 mm auf jeder Seite, bei Nutzung eines Antriebes auf der Antriebsseite 280 mm Platzbedarf.
• E = min 450 mm, falls diese nicht vorhanden sind, wird ein Niedrigsturz benötigt.
• F = Einschubtiefe, lichte Höhe + 650

Niedrigsturzbeschlag

• Sturzbedarf mindestens 240 mm (Platz über der Öffnung)
• Hinten liegende Torsionsfeder
• Antrieb oder Haspelkette befinden sich beim Niedrigsturzbeschlag hinten an der Federwelle

Möglichkeiten zur Torbetätigung

• Durch Zugseil
• Durch Haspelkette, wird auf Welle aufgesetzt beidseitig möglich
• Elektroantrieb mit externer Steuerung GFA TS 971 Impulssteuerung. Antrieb, wird auf Welle ausgesetzt, beidseitig möglich. Dazugehörender enthaltener Lieferumfang bzw. Antriespaket:

• Antrieb
• Steuerung
• Befestigungsmaterial
• Spiralkabel
• Kabel für Anschluss 400 V
• Schlaffseilsicherung
• Opto-Sensoren
• Einweg Lichtschranke
• Nothandkette
• ein Handsender

HINWEIS

Der Antrieb ist von einer autorisierten Fachkraft zu montieren!

Sollte es weitere Wünsche zur Konfiguration oder Anliegen haben, kontaktieren Sie uns gerne.
